Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Loại: | Các bộ phận điện | Mã sản phẩm: | 199-1153 1991153 |
|---|---|---|---|
| Tên sản phẩm: | Van điện từ | Số máy: | M313D M315C M316C M317D2 M318C |
| Ứng dụng: | Máy xúc | thời gian dẫn: | 1-3 ngày để giao hàng |
| đóng gói: | Thùng xuất khẩu tiêu chuẩn | ||
| Làm nổi bật: | C4.4 van điện tử máy đào,Phụ tùng phụ tùng máy đào M317F,C7.1 van điện tử tương thích |
||

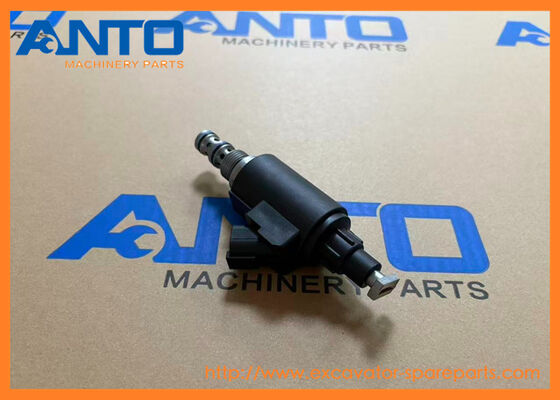

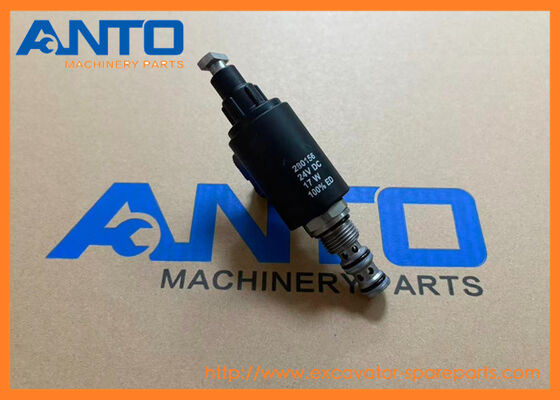

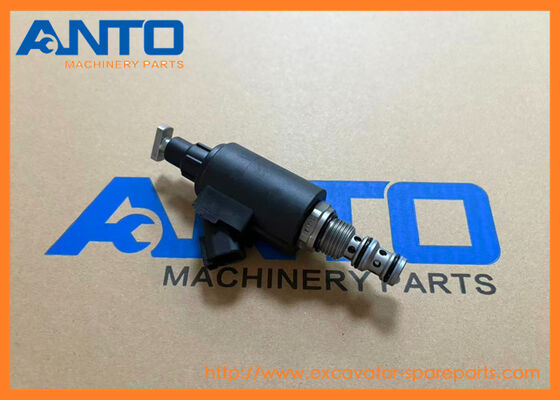

199-1153 1991153 Phân bộ máy đào van điện tử cho C4.4 C7.1 M315F M317F M318F
Thông số kỹ thuật
| Nhóm | Phần điện |
| Tên | Van điện tử |
| Số bộ phận | 199-1153 1991153 |
| Số máy | M313D M315C M316C M317D2 |
| Thời gian dẫn đầu | 1-3 ngày |
| Chất lượng | Mới, chất lượng OEM |
| MOQ | 1 PCS |
| Phương tiện vận chuyển | Bằng đường biển/không khí, DHL FEDEX UPS TNT |
| Bao bì | Theo yêu cầu hoặc đóng gói tiêu chuẩn |
| Nguyên tắc hoạt động | 1Máy ECU gửi một tín hiệu điện (24V DC) đến cuộn điện tử, tạo ra một trường từ |
| 2. Các trường từ kéo máy cắm (kết nối với cuộn) chống lại một mùa xuân trở lại, di chuyển cuộn từ vị trí nghỉ của nó | |
| 3. chuyển động cuộn mở/khép các đường dẫn chất lỏng (dầu thủy lực / nhiên liệu), điều chỉnh hướng dòng chảy / áp suất đến thành phần mục tiêu (ví dụ: xi lanh thủy lực, ống phun nhiên liệu) | |
| 4. Khi tín hiệu điện dừng lại, mùa xuân trở lại đẩy cuộn trở lại vị trí ban đầu của nó, đóng đường thông chất lỏng (thiết kế NC) hoặc mở nó (thiết kế NO) | |
| 5Các cổng phản hồi áp suất (nếu được lắp đặt) giám sát áp suất hệ thống, cho phép ECU điều chỉnh tín hiệu điện lực để điều khiển chính xác | |
| Chức năng cốt lõi | 1. Kiểm soát thủy lực: Điều chỉnh dòng chảy / áp suất dầu thủy lực đến xi lanh, máy bơm và van |
| 2. Kiểm soát tiêm nhiên liệu: Điều chỉnh dòng chảy nhiên liệu đến các máy tiêm động cơ (các động cơ C7/C9) | |
| 3. Kiểm soát truyền tải: kích hoạt chuyển đổi bánh răng trong truyền tải tải bánh xe đảm bảo phân phối năng lượng trơn tru và hiệu quả nhiên liệu | |
| 4. Safety Interlock: Trong thiết kế NC, tắt dòng chảy chất lỏng nếu điện không hoạt động (ngăn chặn chuyển động không mong muốn của thiết bị) |
M325D L MH M325D
Máy đào bánh M313C M313D M315C M315D M315D2 M316C M316D M317D2 M318C M318C MH M318D M318D MH M322C M322D M322D MH M325C MH M330D C.
| 1549023 VALVE-SAMPLING |
| 1090, 1190, 1190T, 120H, 120K, 120K 2, 1290T, 12K, 12M, 12M 2, 12M 3, 12M 3 AWD, 135H, 1390, 140G, 140K, 140K 2, 140M 2, 140M 3, 140M 3 AWD, 14M, 160K, 160M 2, 160M 3, 160M 3 AWD, 16M, 236 AWD, 242... |
| 7X3387 VALVE AS-FLUID SAMPLING |
| 3126E, 3208, 3508, 3508B, 3508C, 3512, 3512B, 3512C, 3516, 3516B, 3516C, 5130, 5130B, 5230, 5230B, 613C, 933, 933C, 938G, 939, 939C, 950F, 950F II, 950G, 953C, 960F, 962G, AP-200B, AP-800C, AP-800D,B... |
| 8C3345 VALVE AS-FLUID SAMPLING |
| 311F LRR, 793F, 793F AC, 793F CMD, 793F OEM, 793F-XQ, 795F AC, 795F XQ, 797, 797B, 797F, C175-16, C175-20, C7.1, CG137-12, CW-14, M313D, M315D |
| 1549025 VÀO VÀO VÀO VÀO |
| 120K, 120K 2, 120M, 120M 2, 12H, 12K, 12M, 140H, 140K, 140K 2, 140M, 143H, 14H, 14M, 160H, 160K, 160M, 163H, 16H, 16M, 2290, 2390, 2391, 2491, 24M, 2590, 305.5, 306, 307C, 307D, 308C, 308D, 330C, 330C... |
| 1457390 VALVE-INLET |
| 120H, 120K, 12K, 12M, 135H, 140K, 140M, 160K, 3126, 3126B, 3126E, 322C, 322C FM, 324D, 324D LN, 325C, 325C FM, 325D, 325D L, 328D LCR, 561N, 570B, 580B, 938G II, 950G II, 950H, 953C, 962G II, ... |
| 1478211 VALVE-EXHAUST |
| 120H, 120K, 120K 2, 12K, 12M, 135H, 140G, 140K, 140K 2, 140M, 160K, 3126, 3126B, 3126E, 322C, 322C FM, 324D, 324D FM, 324D FM LL, 324D L, 324D LN, 325C, 325C FM, 325D, 325D FM, 325... |
| 2527801 VALVE-INLET |
| 120H, 120K, 120K 2, 12K, 135H, 140G, 140K, 140K 2, 140M, 160K, 3126, 3126B, 3126E, 322C, 324D, 324D FM, 324D FM LL, 324D L, 324D LN, 325C, 325D, 325D FM, 325D FM LL, 325D L, 325D MH, 326D L, 328D LCR,... |
| 2418382 VALVE-INLET |
| 140M, 160M, 2290, 2390, 2391, 2491, 2590, 330D, 330D FM, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, 511, 521, 522, 532, 541, 551, 552, 627G, 637D, 637E, 637G, 814F II, 815F II, 816F II, 973C, 97... |
| 2418383 VALVE-EXHAUST |
| 140M, 140M 2, 160M, 160M 2, 2290, 2390, 2391, 2491, 2590, 330D, 330D FM, 330D L, 330D LN, 330D MH, 336D, 336D L, 336D LN, 336D |
| Đứng đi. | Phần số | Qty | Tên của bộ phận | Các ý kiến |
| 1 | 446-1074 | [1] | VALVE BODY | |
| 2 | 199-1153 Y | [1] | VALVE GP-SOLENOID (AXLE OSCILATING) | |
| 2A. | 199-1153 Y | [1] | VALVE GP-SOLENOID (Đói phanh) | |
| 2B. | 199-1153 Y | [1] | VALVE GP-SOLENOID (IMPLEMENT LOKOUT) | |
| 3 | 251-5594 Y | [1] | VALVE GP-SOLENOID (GEAR TRANSMISSION) | |
| 4 | 446-7142 Y | [1] | VALVE GP-SOLENOID (bơm swing) | |
| 4A. | 446-7142 Y | [1] | VALVE GP-SOLENOID (PUMP chính) | |
| 4B. | 446-7142 Y | [1] | VALVE GP-SOLENOID (PILOT, TRAVEL) | |
| 5 | 446-7144 Y | [1] | VALVE GP-SOLENOID (Động cơ du lịch) | |
| 6 | 368-6792 | [4] | Vòng sườn | |
| 7 | 8T-3998 M | [8] | BOLT (M4X0.7X12-MM) | |
| 8 | 446-7146 | [1] | VALVE GP-SOLENOID (GEAR TRANSMISSION) | |
| 195-7747 | [2] | SOLENOID | ||
| 204-5099 | [2] | ACTUATOR AS | ||
| (Tất cả đều bao gồm) | ||||
| 177-6970 | [1] | SEAL-O-RING | ||
| 9 | 224-2983 Y | [1] | Đảm giảm áp suất GP của van (áp suất trung bình) | |
| 10 | 148-7291 Y | [1] | VALVE GP-PILOT RELIEF | |
| 11 | 196-7486 Y | [1] | VALVE GP-SOLENOID (Heavy Lift) | |
| 11A. | 196-7486 Y | [1] | VALVE GP-SOLENOID (ĐÁO BÁO ĐÁO) | |
| 12 | 123-0175 | [1] | Cơ thể | |
| 13 | 6V-8397 | [2] | SEAL-O-RING | |
| 14 | 451-2402 | [1] | VALVE AS-CHECK | |
| 15 | 123-0179 | [1] | VALVE GP-CHECK (LOWING) | |
| 121-8112 | [1] | SEAL-O-RING | ||
| 16 | 242-4313 | [1] | SEAL-O-RING | |
| 17 | 284-8115 | [1] | VALVE AS-CHECK (PILOT RELIEF) | |
| 203-0213 | [1] | SEAL-O-RING | ||
| 18 | 7J-9108 | [1] | SEAL-O-RING | |
| 19 | 123-0173 | [1] | Cụm | |
| 20 | 6V-5196 M | [2] | Đầu ổ cắm (M8X1.25X80-MM) | |
| 21 | 8T-0269 M | [2] | Đầu ổ cắm (M6X1X20-MM) | |
| 22 | 360-3679 | [1] | Bộ kết nối cắm (9/16-18-THD) | |
| 23 | 9S-8006 | [1] | Cụ thể: | |
| 24 | 6V-3922 | [1] | SEAL-O-RING | |
| 25 | 161-6154 | [2] | SEAL-O-RING | |
| M | Phần mét | |||
| Y | Hình minh họa riêng biệt |
1 Các bộ phận thủy lực: bơm thủy lực, van chính, xi lanh thủy lực, động cơ cuối cùng, động cơ di chuyển, máy swing, động cơ swing vv.
2 Các bộ phận của động cơ: lưng động cơ, piston, vòng piston, khối xi lanh, đầu xi lanh, trục nghiêng, bộ tăng áp, bơm phun nhiên liệu, động cơ khởi động và máy phát điện vv
3 Phần dưới xe: Vòng xích đường, Vòng xích đường, Vòng nối đường, Vòng giày đường, Sprocket, Idler và đệm Idler vv.
4 Các bộ phận của buồng lái: buồng lái, dây chuyền dây, màn hình, bộ điều khiển, ghế, cửa v.v.
5 Các bộ phận làm mát: Máy lạnh, máy điều hòa không khí, máy nén, máy làm mát sau vv
6 Các bộ phận khác: Bộ dịch vụ, vòng xoay, nắp máy, khớp xoay, bể nhiên liệu, bộ lọc, boom, cánh tay, xô vv.
Chi tiết đóng gói:
Bao bì bên trong: phim nhựa để bọc
Bao bì bên ngoài: gỗ
Vận chuyển:
trong vòng 3 ngày sau khi nhận được thanh toán, bằng đường hàng không hoặc bằng đường nhanh hoặc bằng đường biển trên cơ sở
số lượng và tình huống khẩn cấp.
1. Bằng cách chuyển phát: DHL, UPS, FEDEX, TNT là các công ty chuyển phát chính chúng tôi hợp tác,
2Bằng đường hàng không: Giao hàng từ sân bay Quảng Châu đến sân bay thành phố đích của khách hàng.
3Bằng đường biển: Giao hàng từ cảng Huangpu.
