Thông tin chi tiết sản phẩm:
Thanh toán:
|

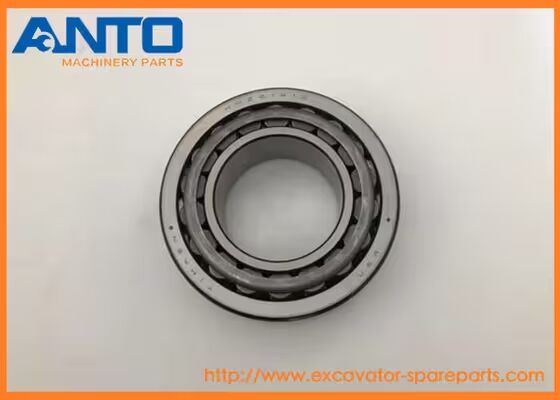

| mang số: | 4T-HH221449/HH221410 | Kích cỡ: | 101,6x190,5x57,15mm |
|---|---|---|---|
| Đường kính lỗ khoan: | 101,6 (mm) | Đường kính ngoài: | 190,5 (mm) |
| Chiều rộng: | 57,15 (mm) | cân nặng: | 7,3 kg |
| Làm nổi bật: | Máy xúc vòng bi côn,Vòng bi máy xúc HH221449/10,Vòng bi côn 101.6x190.5x57.15mm |
||
| d - 101,6 mm |
| D - 190,5 mm |
| T - 57,15 mm |
| B - 57,531 mm |
| C - 46,038 mm |
| R - 3,6 mm |
| r - 3,3 mm |
| a - -15 mm |
| Da - 179 mm |
| db - 122 mm |
| da - 116 mm |
| Db - 171 mm |
| Aa - 2,5 mm |
| Ab - 3,2 mm |
| Trọng lượng - 7,27 Kg |
| Tải trọng tĩnh cơ bản (C0) - 692 kN |
| Hệ số (G1) - 265,6 |
| Hệ số (G2) - 28,4 |
| Hệ số (Cg) - 0,029 |
| Hệ số (K) - 1,74 |
| Tải trọng động cơ bản (C90) - 128 |
| Tải trọng động cơ bản (Ca90) - 73,4 |
| Tải trọng động cơ bản (C1) - 494 kN |
| Hệ số tính toán (e) - 0,33 |
| Hệ số tính toán (Y) - 1,79 |
Vòng bi côn
Khi vòng bi côn được thiết kế, ba đường thẳng kéo dài của đường sinh rãnh lăn trong, rãnh lăn ngoài và đường tâm con lăn giao nhau tại một điểm trên đường tâm vòng bi. Do đó, các con lăn đạt được chuyển động lăn thuần túy trên rãnh lăn.
Vòng bi côn đặc biệt thích hợp để chịu tải hướng tâm và tải hướng trục một chiều cũng như tải kết hợp của chúng. Góc tiếp xúc càng lớn thì khả năng chịu tải hướng trục càng lớn. Ngay cả khi nó được sử dụng để chịu tải hướng tâm thuần túy, sẽ có một lực thành phần hướng trục, vì vậy nó thường được sử dụng theo cặp với hai bộ vòng bi.
Vòng bi côn được chia thành ba loại: một dãy, hai dãy và bốn dãy.
| Khả năng chịu tải kết hợp: Hình dạng côn hỗ trợ cả tải hướng tâm và tải hướng trục theo một hướng đồng thời. |

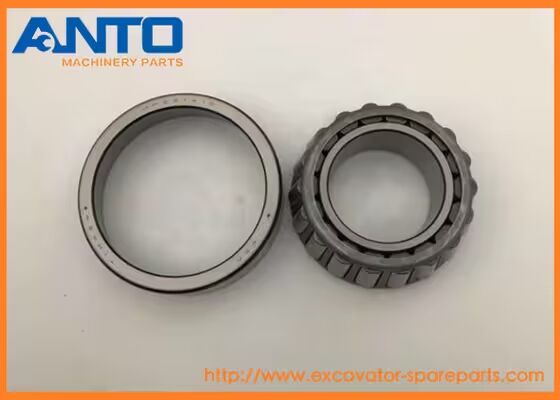

| Thiết kế tách rời: Côn và chén có thể lắp đặt độc lập, đơn giản hóa việc lắp đặt và bảo trì. |
| Độ cứng cao: Cung cấp khả năng dẫn hướng trục và độ cứng tuyệt vời. |
| Lắp đặt linh hoạt: Thường được sử dụng theo cặp đối diện (lưng-lưng/mặt-mặt) để chịu tải hướng trục theo cả hai hướng. |
Chúng tôi có thể sản xuất nhiều danh mục và hơn 6000 loại sản phẩm vòng bi chất lượng cao cho các mục đích và hiệu suất khác nhau, được bán chạy tại nhiều tỉnh, thành phố, khu tự trị và hơn 50 quốc gia và khu vực trên thế giới. Nhiều sản phẩm vòng bi đã giành được huy chương bạc quốc gia và vòng bi chất lượng cao cấp tỉnh và thành phố.
1. Theo lĩnh vực ứng dụng, vòng bi được chia thành: vòng bi ô tô, vòng bi máy nông nghiệp, vòng bi máy công cụ, vòng bi động cơ, vòng bi quạt, vòng bi máy dệt, vòng bi máy khai thác, vòng bi máy giấy, vòng bi máy hóa chất, bảo trì vòng bi nhà máy xi măng, vòng bi nhà máy điện, v.v.
2. Theo loại vòng bi, nó được chia thành: vòng bi cầu rãnh sâu, vòng bi cầu tự lựa, vòng bi tiếp xúc góc, vòng bi con lăn trụ, vòng bi côn, vòng bi cầu có gối đỡ, vòng bi chặn, vòng bi con lăn tự lựa, Vòng bi lăn kết hợp như vòng bi chặn tiếp xúc góc và vòng bi con lăn chặn.
3. Theo đặc điểm sử dụng: vòng bi thép không gỉ, vòng bi nhiệt độ cao, vòng bi nhiệt độ thấp, vòng bi chống ăn mòn, vòng bi tốc độ cao, vòng bi cách điện, vòng bi giảm âm, vòng bi sợi hóa học, vòng bi chân không, vòng bi thiết bị thể dục, vòng bi tự bôi trơn, vòng bi chống từ, vòng bi chống lưu huỳnh.
Chúng tôi dự trữ hầu hết các mẫu vòng bi phổ biến và có thể sắp xếp giao hàng trong thời gian ngắn cho yêu cầu khẩn cấp của bạn.
Chúng tôi có thể sắp xếp giao hàng bằng chuyển phát nhanh, ví dụ như DHL, FEDEX, TNT, UPS, EMS, ShunFeng. Hoặc bằng đường hàng không đến sân bay địa phương. Đối với bất kỳ yêu cầu số lượng lớn vòng bi nào, chúng tôi có thể sắp xếp giao hàng bằng đường biển/tàu.
