Thông tin chi tiết sản phẩm:
Thanh toán:
|
| loại: | Thiết bị truyền động cuối cùng của máy xúc | Model máy: | SH200 |
|---|---|---|---|

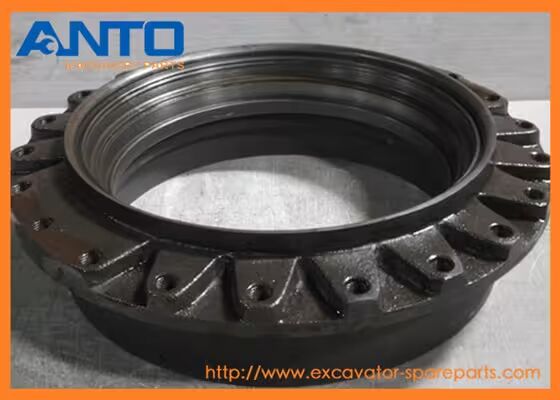

| Tên bộ phận: | Trung tâm ổ đĩa SH200 | Vật liệu: | rèn, thép |
| Bảo hành: | 3-6 tháng | bưu kiện: | Thùng xuất khẩu tiêu chuẩn |
| Làm nổi bật: | Cầu sau Sumitomo SH200,Vỏ bánh răng cầu sau máy đào,Phụ tùng cầu sau máy đào Sumitomo |
||
160094A1 và 160144A1 là một bộ phận khớp nối của Hộp số cuối dành cho máy móc hạng nặng của Case, Link-Belt và Sumitomo (ví dụ: máy đào SH200). Chúng hoạt động cùng nhau trong hộp số truyền động để truyền mô-men xoắn đến hệ thống gầm.
Thuộc tính: Hộp số cuối chịu tải nặng được thiết kế để sửa chữa và tái sử dụng. Các bộ phận bánh răng sau đây được bao gồm trong hộp số cuối: bánh răng mặt trời, bánh răng hành tinh, trục mang, bánh răng vành, trục, vỏ động cơ, bạc đạn kim, bạc đạn con lăn, phớt.
| TÊN PHỤ TÙNG | HUB Hộp số cuối SH200 |
| THIẾT BỊ | Máy đào SH200 |
| Danh mục | Hộp số cuối máy đào |
| TÌNH TRẠNG SẢN PHẨM | Mới |
| Ứng dụng | Thay thế |
| VẬT LIỆU | Thép |
| QUY TRÌNH | Đúc |
| MOQ | 1 chiếc |
| J918776 BÁNH RĂNG |
| 2555, PX190, 420, PX215, 420 TIER 3, PX240, 620, 625, 2166, 2188, 2366, 2377, 2388, 2577, 2588, CX330, 6TAA-8304 275HP, 6TAA-8304 305HP, CPX420, 6TAA-9004 350HP, CPX610, CPX620, STEIGER 280, STEIGER 3... |
| J905427 BÁNH RĂNG |
| 5140, 688BCK, PX190, 5150, 1666, PX215, 420 TIER 3, CX240, PX240, 5230, 1680, 5240, 5250, 855D, 1688, 1800, 2144, 2166, 688C, 2188, 1822, 2344, 750K, 2366, W14B, 1844, 2377, W14C, 2388, 2022, 2044, 25... |
| J918777 BÁNH RĂNG |
| 2555, 7130, PX190, 420, MX210, 721B, 821B, MX180, 721C, 821C, 2166, 2188, MX220, PX215, 2366, 2377, MX230, SPX4260, 2388, 7140, 7150, MX200, 7220, PX240, 885, 9040B, 7230, 9045B, 7240, 7250, 8910, 892... |
| J931387 BÁNH RĂNG |
| 586E, 580L, 85XT, 2144, 621B, 570LXT, 90XT, 580SL, 585E, 888, 584E, 9030B, 590SL, 9020B, 95XT, 9010B, 590L |
| J931379 BÁNH RĂNG |
| 721C, 821C, 8910, 2166, 8920, 721B, 2188, 9040B, 8930, 821B, 9045B, 8940, MX180, 885, 7240 |
| 160520A1 BÁNH RĂNG |
| CX210LR, 9020B, CX160B, CX160C, CX160D LC, CX210B, CX210C LC, 9030B, CX225SR, CX210N, CX210C LR, CX210D LC LR, CX210BNLC, CX210C NLC, CX210D NLC, CX160, CX235C SR, CX210 |
| 160145A1 BÁNH RĂNG |
| 9040B, 9030B |
| Vị trí. | Số hiệu phụ tùng | Số lượng | Tên phụ tùng | Ghi chú |
| . . | 160142A1 | [1] | BỘ GIẢM TỐC | BỘ TRUYỀN ĐỘNG CUỐI - không có động cơ lái xích, Bao gồm: Mục 1 - 6 |
| . . | 160146A1 | [1] | BÁNH RĂNG | BỘ TRỤC CÁNH QUẠT TRUYỀN ĐỘNG - bánh răng hành tinh; Bao gồm Mục 1 - 6 |
| 1 | 160094A1 | [1] | BÁNH RĂNG | TRỤC CÁNH QUẠT A - bánh răng hành tinh |
| 2 | 160004A1 | [3] | BÁNH RĂNG MẶT TRỜI | BÁNH RĂNG - hành tinh |
| 3 | 160278A1 | [3] | BẠC ĐẠN KIM, đường kính trong 30mm x đường kính ngoài 40mm x rộng 19.8mm | BẠC ĐẠN KIM - |
| 4 | 160029A1 | [3] | CHỐT LỚN | TRỤC - bánh răng |
| 5 | 160291A1 | [6] | VÒNG ĐỆM CHỊU LỰC | VÒNG ĐỆM - chịu lực |
| 6 | 160109A1 | [2] | CHỐT RULO | CHỐT RULO, đặc biệt |
| . . | 160144A1 | [1] | GIÁ ĐỠ | BỘ TRỤC CÁNH QUẠT B - bánh răng hành tinh, thay thế 160144A1, bộ trục cánh quạt B (thay thế 164714A1), Bao gồm: Mục 7 - 12 |
| 7 | 160095A1 | [1] | BÁNH RĂNG | TRỤC CÁNH QUẠT B - bánh răng hành tinh |
| 8 | 160005A1 | [4] | BÁNH RĂNG MẶT TRỜI | BÁNH RĂNG - hành tinh |
| 9 | 160273A1 | [4] | BẠC ĐẠN KIM, đường kính trong 35mm x đường kính ngoài 51mm x rộng 24.8mm | BẠC ĐẠN - con lăn |
| 10 | 160030A1 | [4] | TRỤC | TRỤC - bánh răng |
| 11 | 160043A1 | [3] | VÒNG ĐỆM CHỊU LỰC | VÒNG ĐỆM - chịu lực |
| 12 | 160098A1 | [4] | CHỐT RULO | CHỐT RULO, đặc biệt |
| . . | 160145A1 | [1] | BÁNH RĂNG | BỘ TRỤC CÁNH QUẠT C - bánh răng hành tinh, Bao gồm: Mục 13 - 20 |
| 13 | 160207A1 | [1] | GIÁ ĐỠ | TRỤC CÁNH QUẠT C - bánh răng hành tinh |
| 14 | 160010A1 | [4] | BÁNH RĂNG MẶT TRỜI | BÁNH RĂNG - hành tinh |
| 15 | 160326A1 | [68] | CON LĂN | BẠC ĐẠN KIM - |
| 16 | 160031A1 | [4] | TRỤC | TRỤC - bánh răng |
| 17 | 160037A1 | [4] | BẠC LÓT | BẠC LÓT - bạc đạn |
| 18 | 160093A1 | [8] | VÒNG ĐỆM | VÒNG ĐỆM - giữ bạc đạn kim |
| 19 | 160044A1 | [8] | VÒNG ĐỆM CHỊU LỰC | VÒNG ĐỆM - chịu lực |
| 20 | 160099A1 | [4] | CHỐT RULO | CHỐT RULO, đặc biệt |
| 21 | 160007A1 | [1] | BÁNH RĂNG TRỤC NHỎ | BÁNH RĂNG - truyền động |
| 22 | 160038A1 | [1] | TẤM CHỊU LỰC | TẤM CHỊU LỰC |
| 23 | 160008A1 | [1] | BÁNH RĂNG MẶT TRỜI | BÁNH RĂNG MẶT TRỜI B - |
| 24 | 160009A1 | [1] | BÁNH RĂNG MẶT TRỜI | BÁNH RĂNG MẶT TRỜI C - Thay thế bằng số hiệu phụ tùng: 155283A1 |
| 25 | 155643A1 | [1] | VÒNG ĐỆM HÃM | VÒNG ĐỆM HÃM |
| 26 | NSS | [1] | KHÔNG BÁN LẺ | MẶT BÍCH - hộp số cuối |
| 27 | 156144A1 | [2] | BẠC ĐẠN CẦU, đường kính trong 240mm x đường kính ngoài 310mm x rộng 32mm | BẠC ĐẠN CẦU - |
| 28 | NSS | [1] | KHÔNG BÁN LẺ | VỎ BẠC ĐẠN - |
| 29 | 160223A1 | [1] | BỘ ĐỆM | BỘ ĐỆM - |
| 30 | 160104A1 | [4] | CHỐT | CHỐT - chốt định vị |
| 31 | 863-16090 | [4] | VÍT LỤC GIÁC, M16 x 90mm, Cấp 12.9 | VÍT LỤC GIÁC, 16-2.0 x 90 mm, cấp 12.9 Thay thế bằng số hiệu phụ tùng: 2465671 |
| 32 | 863-18055 | [16] | VÍT LỤC GIÁC, M18 x 55mm, Cấp 12.9 | VÍT LỤC GIÁC, 18-2.5 x 55 mm, cấp 12.9 Thay thế bằng số hiệu phụ tùng: 108R018Z055N |
| 33 | 156338A1 | [4] | TẤM KHÓA | TẤM KHÓA - |
| 34 | 160006A1 | [1] | BÁNH RĂNG TRỤC NHỎ | BÁNH RĂNG - vành |
| . . | 160575A1 | [1] | BỘ PHỚT | BỘ PHỚT, thay thế 160224A1, bộ phớt, Bao gồm: Mục 35 và 36 |
| 35 | 155299A1 | [1] | PHỚT | PHỚT - mặt Thay thế bằng số hiệu phụ tùng: LE01126 |
| 36 | 155183A1 | [1] | VÒNG O-RING | VÒNG O-RING - phớt |
| 37 | 156200A1 | [16] | VÍT, M14 x 95mm | VÍT LỤC GIÁC, 14-2.0 x 95 mm |
| 38 | 155647A1 | [3] | CHỐT AN TOÀN | CHỐT - chốt định vị |
| 39 | 160220A1 | [1] | BỘ PHỤ TÙNG | BỘ TẤM CHỊU LỰC - |
| 40 | 160325A1 | [1] | NẮP | NẮP - hộp số cuối |
| 41 | 863-10020 | [16] | VÍT LỤC GIÁC, M10 x 20mm, Cấp 12.9 | VÍT LỤC GIÁC, 10-1.5 x 20 mm, cấp 12.9 |
| 42 | 151033A1 | [3] | NÚT CHẶN | NÚT CHẶN - lục giác, đặc biệt |
| 43 | 151026A1 | [1] | NÚT CHẶN | NÚT CHẶN - cổng |
| 44 | 151022A1 | [1] | NÚT CHẶN | NÚT CHẶN - lục giác, đặc biệt |
| 45 | 892-10016 | [4] | VÒNG ĐỆM KHÓA, M16 | VÒNG ĐỆM KHÓA, 16 mm |
| 46 | 155578A1 | [1] | CHỐT | CHỐT - chốt định vị |
| 47 | 160002A1 | [1] | KHỚP NỐI | KHỚP NỐI - động cơ truyền động Thay thế bằng số hiệu phụ tùng: 155257A1 |
| 48 | 738-1650 | [1] | CHỐT KHÓA, M6 x 50, Có rãnh | CHỐT RULO, 6 x 50 mm |
1. Thời gian bảo hành: Bảo hành 3 tháng kể từ ngày đến. Có thể cung cấp thời gian bảo hành dài hơn 6 tháng với mức giá cao hơn.
2. Loại bảo hành: thay thế các bộ phận có vấn đề về chất lượng.
3. Bảo hành không có giá trị đối với các trường hợp sau
* Khách hàng cung cấp thông tin sai về đơn hàng
* Sự kiện bất khả kháng
* Lắp đặt và vận hành sai
* Rỉ sét do lưu kho và bảo trì sai
* Hộp carton hoặc hộp gỗ chắc chắn cho các bộ phận bánh răng. Hộp gỗ cho bộ lắp ráp hộp số
* Phương thức giao hàng: Bằng đường biển, bằng đường hàng không đến sân bay quốc tế địa phương, bằng chuyển phát nhanh như DHL TNT FEDEX
